박물관 수장대의 내진 설계, 왜 중요한가요?
– 대원모빌랙이 말하는 ‘흔들림을 최소화하는 수장대 설계 기술’
박물관·미술관의 수장고는 건축 구조물 중에서도 가장 ‘정적이어야 하는 공간’입니다.
수장대 자체의 변형이나 흔들림은 곧 유물의 안전 문제로 이어지기 때문이죠.
특히 과거와 달리 국내의 지진 위험도가 꾸준히 증가하는 만큼,
수장시설에서의 내진 성능은 더욱 중요한 검토 요소가 되었습니다.
그리고 그 핵심에는 내진 성능을 갖춘 수장대가 있습니다.
✔ 수장대 내진 설계의 목표는 “버티는 것”만이 아니다
흔히 ‘내진 시험’이라고 하면 지진으로 건물이 흔들리는 상황에서 가구가 튼튼하고 안전하게 지켜주는가를 평가한다고 생각하기 쉽지만, 실제 시험 기준은 조금 다릅니다.
내진 시험의 목적은
“가구가 구조적으로 붕괴되는가, 파손되는가, 넘어지는가, 이탈하는가”를 판단하는 것입니다.
그러니, 수장대의 내진성적은 수장대가 부서지지 않는가일 뿐
유물이 그 안에서 얼마나 흔들림 없이 안전한가를 보장해주는 시험 결과가 아닙니다.
그렇기 때문에 유연한 구조로 만들어진 수장대는
‘가구 자체는’ 잘 버틸 수 있지만,
‘가구 내부의 유물’은 더 크게 흔들릴 수 있습니다.
'유물의 안전'은 어떻게 지킬 것인가?
대원모빌랙이 지향하는 방향은 여기에 있습니다.

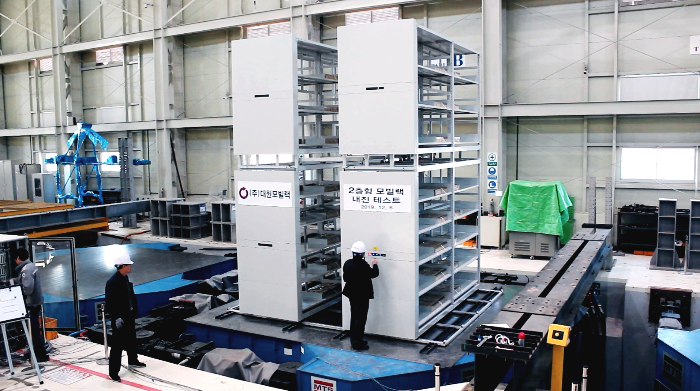

왼쪽 사진: 지진방재센터에서 실물을 설치하고 실험하는 장면

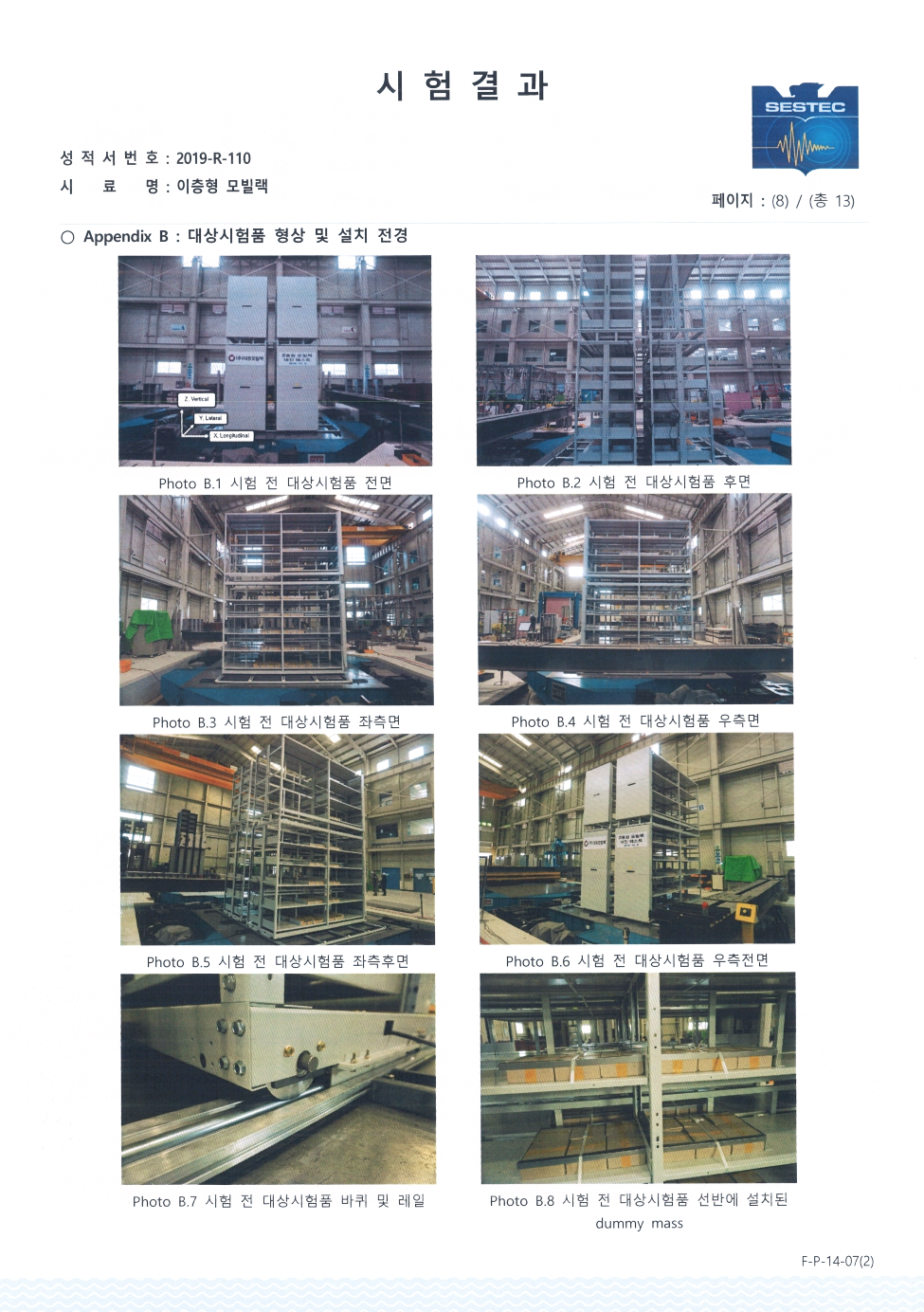

가운데 : 실물 실험의 시험성적서 중 발췌 (건축물 특등급 기준 충족)

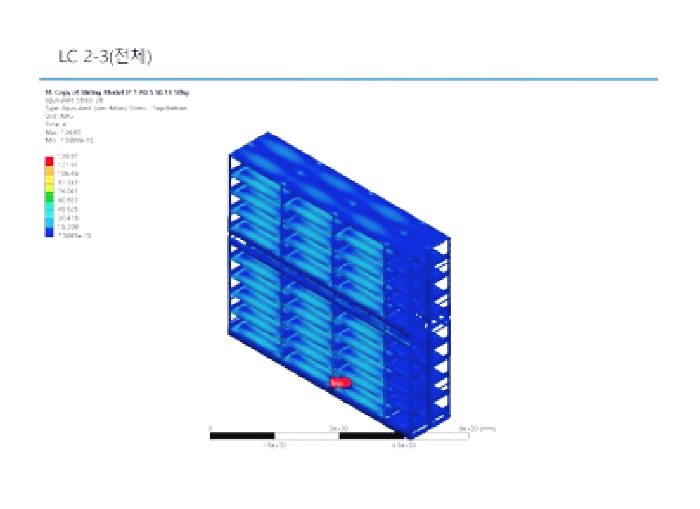

오른쪽 사진: ANSYS Mechanical 2020 R2를 이용한 구조검토
다양한 방식으로 내진 성능을 검증하며
더 나은 방식을 모색하고 있습니다.

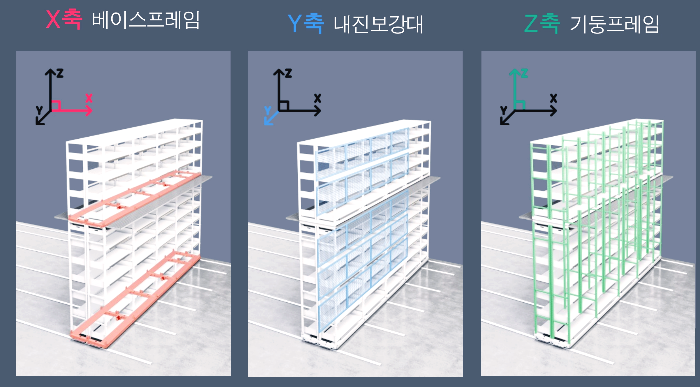

✔ 대원모빌랙의 내진 설계 원리 – “3축을 단단하게 결착한다”
우리는 수장대를 단순히 ‘넘어지지 않고, 부서지지 않게 만드는 구조’가 아니라
XYZ 축을 서로 단단하게 묶어 변위량을 최소화하는 설계를 채택하고 있습니다.
이는 우리가 보유한 특허 기술(특허 제10-2122308 내진형 복층모빌랙)에서도 확인할 수 있는 부분으로,
- 상하 지지 프레임
- 좌우 수평 프레임
- 전후 브레이싱 프레임
이 세 축이 유기적으로 결합하며
지진 하중이 여러 방향에서 들어올 때도 미세 흔들림을 최소화하도록 설계합니다.
한마디로 요약하자면,
“흔들림 자체를 줄이는 수장대”
이것이 대원모빌랙이 내진 기술에서 가장 중요하게 여기는 목표입니다.
✔ 왜 ‘흔들림을 최소화’하는 설계가 필요할까?
수장고에는 전시실처럼 드나드는 관람객이 없고,
유물은 서로 근접하게 밀집 상태로 보관되고 있습니다.
즉, 진동과 충격이 유물에 전달되고, 서로에게 영향을 줄 수 있는 환경이죠.
특히 다음과 같은 유물들은 작은 진동에도 영향을 크게 받을 수 있습니다:
- 균열이 있는 도자류
- 판화·회화류
- 오래된 목가구
- 금속 부식 중인 유물
- 내부 충전재가 약한 조형물
따라서 수장대는 단순히 ‘서 있는 것’이 중요한 것이 아니라
지진 시 변위량을 최소화해 유사시 내부 유물의 흔들림을 제한하는 것이 핵심입니다.
✔ 해외에서도 내진 수장대는 필수 조건이 되고 있다
세계 주요 박물관들도 지진 안전성 문제로
수장고 내진 설계를 강화하는 사례들이 늘고 있습니다.
특히 북미와 유럽 일부 국립 기관들은
수장대의 내진 기준을 건축 기준과 별도로 관리하고 있으며,
수장대 자체에 대한 독립적인 진동 시험을 의무화하는 기관도 있습니다.
다만 공통점은 하나입니다.
“지진은 시간의 문제이고,
보존 환경은 사고가 나기 전에 대비해야 한다.”
✔ 특허 기반 내진 설계, 공개해도 괜찮을까?
많은 분들이 질문하시는 부분 중 하나입니다.
“이렇게 중요한 기술을 공개해도 되나요?
영업비밀 아닌가요?”
대원모빌랙의 답은 명확합니다.
- 특허로 보호받는 구조는 이미 공개 정보이며
- 실제 영업기술은 세부 디테일과 해석에 있기 때문에
- ‘원리 수준의 설명’은 이해도를 높이는 데 도움이 되고
- 기관 입장에서는 수장대 비교·선택에 중요한 기준이 됩니다.
다시 말해, 대원모빌랙은 특허에 명시된 범위 안에서 투명하게 설명하는 방식을 선택하려고 합니다.
✔ 대원모빌랙의 내진 기술이 추구하는 방향
대원모빌랙은 “진동을 버티어 내는 수장대”를 넘어
“유물을 가장 덜 흔들리게 하는 수장대”를 목표로 설계합니다.
- 흔들림 최소화
- 변위량 감소
- 구조 안정성 강화
- 장기 운영 환경에서의 진동 억제
- 유물 보호를 위한 최적화된 연결 프레임
수장고가 안전하면
유물은 더 오랜 시간 자리를 지키며
우리에게 과거의 이야기를 들려줄 수 있습니다.
앞으로도 대원모빌랙은
박물관과 보존환경의 기준을 높이는 방향으로
내진 설계와 수장대 기술을 계속 발전시켜갈 예정입니다.
